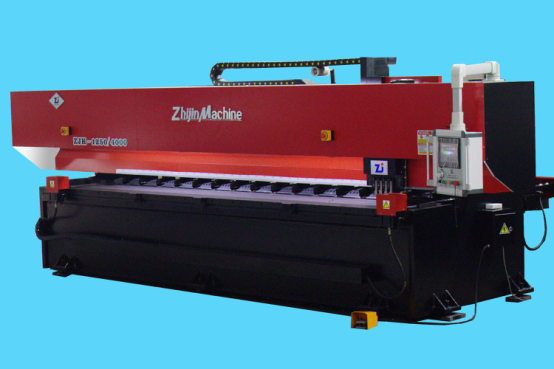

ZJK系列數控開槽機產品性能和特點
● ZJK型開槽機是傳統設備的升級產品，它與傳統設備相比，主要特點是重載、高速、高效。
● 本設備采用框架結構設計，高強度螺栓連接，整體剛性好，變形小。
● 本設備橫梁固定不動，工件由送料機構送進工作臺面可更換。保證工作臺面的平面度在±0.05mm以內。
● 本設備采用碳素工具鋼制工作臺，淬火后硬度達到HRC55以上。所以工作臺磨損很小且可以換面，延長了設備的使用壽命。
● 本設備4KW大功率高速伺服電機，刀架體同時安裝4把切削刀，最大切削深度1mm，是傳統設備效率的3倍。
● ZJK型開槽機加工件采用液壓夾緊系統固定，開槽速度快并保證強力夾緊。液壓系統增設蓄能器補償和溢流閥，電機間隙式工作，節約能源，液壓系統安全。
● 設備發生異常時顯示屏上出現報警信息容易維修。
● 使用本開槽機加工時只在加工件的投放和取出時需要人力，因此可節省人工。
ZJK系列開槽機主要技術參數
型號
ZJK-1250×4000
加工性能
Machining
Capacity
材料
Plate
材質 Material
STS304﹠Q345
長度 Length
4000mm
寬度 Width
1250mm
厚度 Thickness
0.6mm-4mm(板料平面度﹤3mm)
最小邊離 Minimum edge
12mm
系統配置
CNC
Specifics
控制方式 Control Type
3軸CNC控制（X、Y、Z）主電機4KW 伺服
顯示器 Display
19寸高清液晶觸摸屏
儲存容量 Memory Capacity
9999組，9999道/組 （可999道循環）
傳動方式 Working System
滾珠絲桿/直線導軌/齒輪齒條
加工速度
Machining
Sped
橫梁（X軸）切削 Forward-Cutting
120m/min（無極調速）
橫梁（X軸）回程 Backward
120m/min
送料（Y軸）Feeding
20m/min
刀架（Z軸）上下 Z-Axis UP-Down
20m/min
加工精度
Machining
Precision
送料（Y軸）最小分辨率Y Precision
±0.01mm
送料（Y軸）最大距離Y Stoke
1250mm
刀架上下（Z軸）最小分辨率 Y Precision
±0.01mm
刀架上下（Z軸）最大距離 Z Stoke
30mm
驅動方式
Driving
Mode
走刀 Take the knife
4KW 伺服電機 Yaskawa Servo Motor
刀架上下移動（Z軸）X-Axis
1KW 伺服電機 Yaskawa Servo Motor
送料（Y軸）Feeding
1KW 伺服電機 Yaskawa Servo Motor
夾緊裝置
液壓系統 Hydraulic
1.5Kw/8L/10Mpa
外形尺寸Dimensions
長度 Length
5800mm
寬度 Width
2300mm
高度 Highth
1780mm
重量 Weight
10800kg
工作臺平面度 Table Flatness
±0.05mm/M
主電源 Main Power
380V/60Hz/3Phase
